硬核的知識增加了 山地車的避震系統如何影響操控（下）
3、Horst Link四連桿避震結構

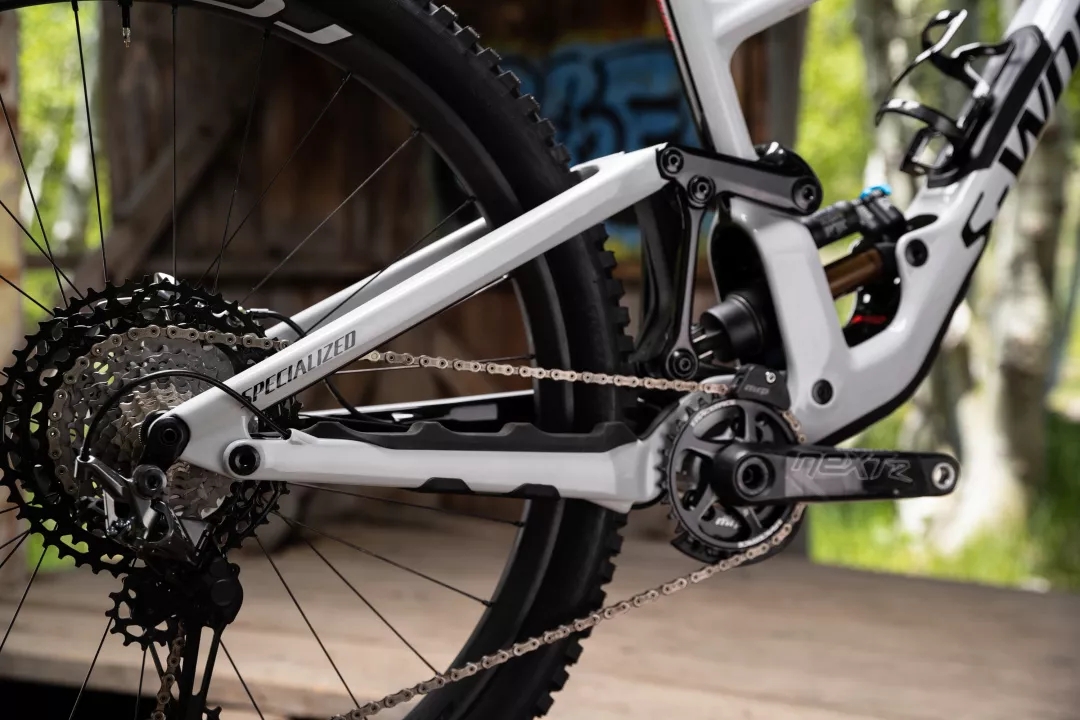

▲Horst Link四連桿避震結構
Horst Link四連桿避震結構最為顯著的特點便是在后下叉靠近后軸的位置擁有一個轉點，后軸安裝在后上叉上（如果反過來，轉點在后上叉，后軸依舊在后下叉則是單轉點多連桿）。Horst Link四連桿避震結構是許多車型的基礎結構。

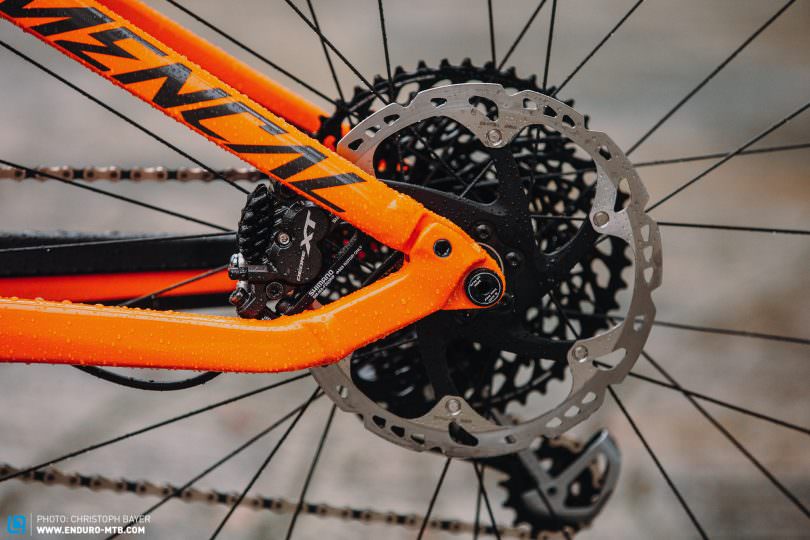

▲注意后車架尾端的轉點
得益于后下叉所增加的一個轉點，Horst Link四連桿避震結構的后軸軌跡所圍繞的Instant-centre在整個運作過程中是處于變化的。因此對比上文的單轉點多連桿結構，設計師可以對于不同行程位置的Anti-squa防下沉性以及和Anti-rise防抬升性做優化。
同時Horst Link四連桿的連桿較長（該結構中的連桿為后下叉），所以其整體避震曲線的變化會更平順。Horst Link四連桿在設計時，大多數設計師都會著重設計其和Anti-rise防抬升性，減小剎車干擾，保證在避震系統的運作。Horst Link四連桿結構，其Anti-squa防下沉性和腳踏回擊兩者關聯性較大，絕大多數的設計師都會偏向犧牲Anti-squa防下沉性來減少腳踏回擊。換言之犧牲一定的踩踏效率，來降低腳踏回擊。

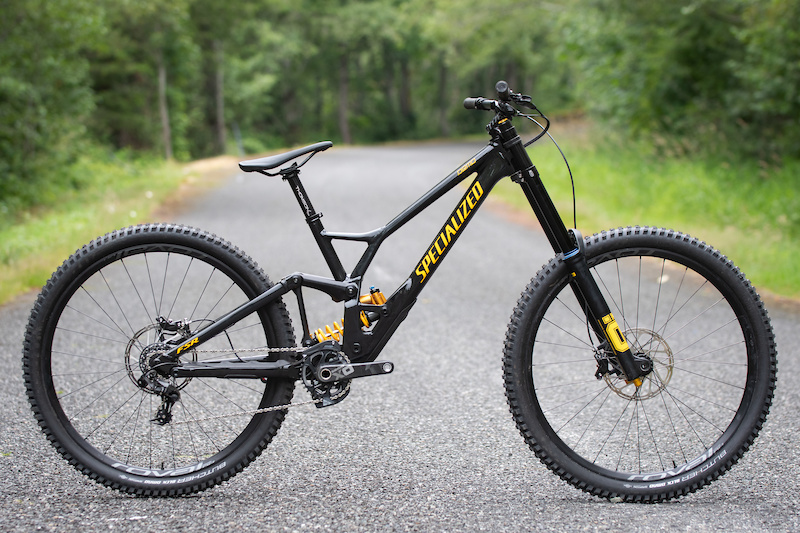

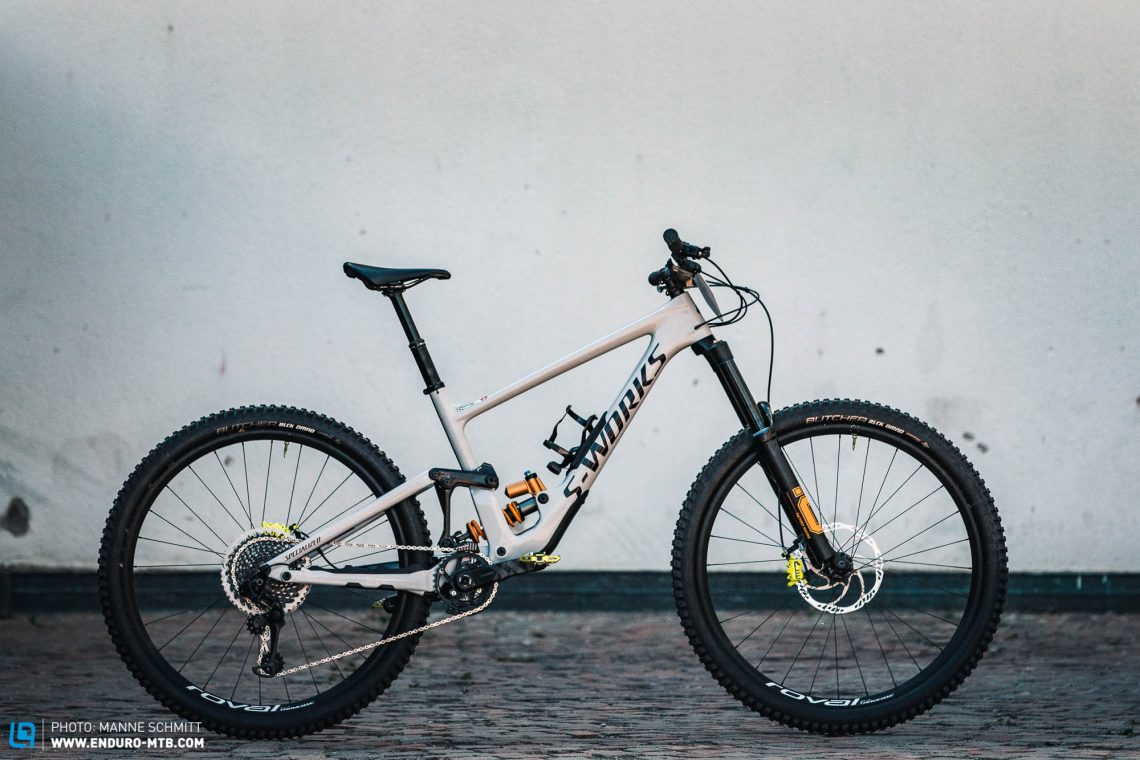

代表車型或結構：Specialized FSR 、YT CAPRA 、Canyon Spectral
優點：Horst Link四連桿在避震壓縮比、后軸軌跡或是Anti-squa防下沉性等方面具有較高的可調性。
缺點：絕大多數的Horst Link四連桿踩踏效率都比較糟糕。
（美騎版權所有，請勿轉載。如有需要，請與我們聯系。）
大家都說
-
-
-
-
-
加載更多
-
-
努力中的小白 2020-08-14 16:09
四連桿與單點多連桿，看起來不都一樣？后勾爪都有一個轉點
查看回復（3）+1
23回復舉報-
寒靜.. 2020-08-14 16:41
看起來像，但最關鍵的就是轉點的位置，這個位置決定了后軸運轉軌跡的瞬時中心Instant-centre，前者是變化的，后者是固定的。然后Instant-centre是避震結構優化的一個關鍵點。
-
-
寒靜..回復小朙…2020-08-15 01:54
是的，或者這樣理解，單轉點多連桿的后軸是固定在后下叉上；四連桿則是在后上叉上。
-
-
kingfar 2020-08-14 15:18
真復雜，看了兩遍也沒太懂……算了，放棄了
查看回復（2）+1
24回復舉報 -
-
尼古拉斯思密達 2020-08-20 16:39
編輯你應該用visio畫一下每種結構的簡化圖，并標記名稱，更便于理解，如果不會畫可以叫我?guī)湍惝�，你教我認識連桿
-
-
y.s.z.z.c.z 2020-08-15 16:32
挺好，機械專業的表示看了后至少能認清四種結構的運動方式，至于對性能的影響理解起來還是有難度
-
-
-
-
-
-
-
-
-
-
-
-
小朙… 2020-08-14 22:33
新款手術刀利用后下叉變形來替代轉點，那么它也屬于四連桿嗎？
-
寒靜.. 2020-08-15 01:50
不屬于，和specialized的epic取消后下叉轉點一樣，都不屬于四連桿了。但由于行程的原因，原先轉點的運轉角度就非常小，利用彈性形變來代替可以達到幾乎原先相同的效果和優化。
-
寒靜.. 2020-08-15 01:52
但從本身的定義來說已經不屬于四連桿了，但從搖臂連桿等的運轉來說（不考慮后叉彈性形變的設計），其瞬時中心是固定的，
-
-
-
-
-
-
-
